・素材は、JIS G 3138(建築構造用圧延棒鋼)のSNR400B,SNR490Bの棒鋼に降伏比75%以下の制限を加えたものとする。
・ねじは、JIS B 0205-2に規定するメートル細目ねじとし、機械切削により加工する。ねじの精度は、JIS B 0209-3の公差域クラス8gとする。

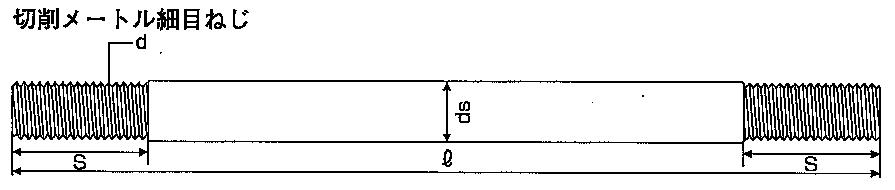

ねじの呼び | ピッチ | 軸部径(ds) | 長さ(l) | ねじ長さ(s) | ||||||
---|---|---|---|---|---|---|---|---|---|---|
(d) | (p) | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | |||
最大 | 最小 | 偏径差 | ||||||||
M24 | 2 | 24 | 24.3 | 23.7 | 0.4 | 600 | 720 |
+10 0 |
95 |
+10 0 |
M27 | 2 | 27 | 27.3 | 26.7 | 675 | 810 | 110 | |||
M30 | 2 | 30 | 30.3 | 29.7 | 750 | 900 | 120 | |||
M33 | 2 | 33 | 33.3 | 32.7 | 825 | 990 | 130 | |||
M36 | 3 | 36 | 36.5 | 35.6 | 0.5 | 900 | 1080 | 145 |
+13 0 |
|
M39 | 3 | 39 | 39.5 | 38.6 | 975 | 1170 | 155 | |||
M42 | 3 | 42 | 42.5 | 41.6 | 1050 | 1260 |
+20 0 |
170 | ||
M45 | 4 | 45 | 45.5 | 44.5 | 0.6 | 1125 | 1350 | 180 | ||
M48 | 4 | 48 | 48.5 | 47.5 | 1200 | 1440 | 190 | |||
M52 | 4 | 52 | 52.5 | 51.5 | 1300 | 1560 | 210 | |||
M56 | 4 | 56 | 56.5 | 55.5 | 1400 | 1680 | 225 | |||
M60 | 4 | 60 | 60.5 | 59.5 | 1500 | 1800 | 240 | |||
M64 | 4 | 64 | 64.5 | 63.5 | 1600 | 1920 | 255 | |||
M68 | 4 | 68 | 68.5 | 67.5 | 1700 | 2040 | 270 | |||
M72 | 6 | 72 | 73.0 | 71.4 | 0.8 | 1800 | 2160 | 290 | ||
M76 | 6 | 76 | 77.0 | 75.4 | 1900 | 2280 | 305 | |||
M80 | 6 | 80 | 81.0 | 79.4 | 2000 | 2400 | 320 | |||
M85 | 6 | 85 | 86.0 | 84.4 | 2125 | 2550 | 340 | |||
M90 | 6 | 90 | 91.0 | 89.4 | 2250 | 2700 | 360 | |||
M95 | 6 | 95 | 96.0 | 94.4 | 2375 | 2850 | 380 | |||
M100 | 6 | 100 | 101.0 | 99.4 | 2500 | 3000 | 400 |
